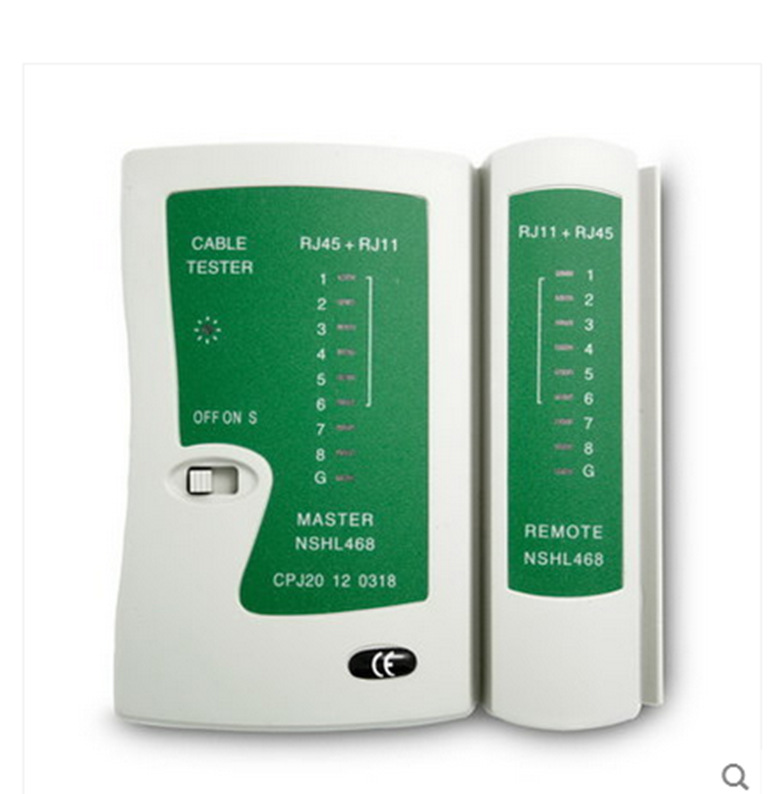

Тестер сети, детектор для кабелей RJ45 и RJ11, тестовое устройство для сетевых инструментов и телефонных линий

Наименование товара: тестер сетевых кабелей

Способ использования:Автоматическое сканирование по 8 жилам (парам) поочерёдно, быстрая проверка кабелей с витой парой и коаксиальных кабелей. Просто нажмите кнопку питания — и проверка начнётся. Есть два режима тестирования: быстрый и медленный, подходит для разных пользователей. Уникальная конструкция: основной и удалённый блок можно разъединять и соединять. Пластиковая панель, скрытые светодиоды, даже если случайно наступить — не повредится. Особенно подходит для тестирования на строительных площадках.

Внимание: этот прибор работает от специальной батарейки типа «таблетка» напряжением 9 В постоянного тока, батарейку необходимо приобретать отдельно.
Многофункциональный двухканальный тестер кабелей.
Автоматическое сканирование, быстрая проверка, эргономичная форма, соответствует человеческой анатомии. Гладкие, минималистичные линии, устойчивость к падению и свету, идеально подходит для работы на объектах.
Технические характеристики:
Тестирование кабелей: RJ11, RJ45
Питание: постоянный ток 9 В, батарейка типа «таблетка»
Потребление тока: 25 мА
Размеры: 10,5×10,5×2,6 мм
Вес: 200 г

1. Функции:

1. Поочерёдная проверка всех витых пар: 1, 2, 3, 4, 5, 6, 7, 8, земля (G). Может определить, какая пара повреждена, короткое замыкание или обрыв.
2. Кнопка «ON» — стандартная скорость тестирования, «S» — медленная скорость, «M» — ручной режим.

2. Проверка витой пары: включите питание, вставьте разъём кабеля в основной и удалённый блоки. Индикаторы на основном блоке загораются последовательно: 1-2-3-4-5-6-7-8-G. Ниже пример:

Основной блок: 1-2-3-4-5-6-7-8-G
Удалённый блок: 1-2-3-4-5-6-7-8-G (RJ45)
1-2-3-4-5-6------ (RJ12)
1-2-3-4---------- (RJ11)
Если соединение неправильное, индикаторы будут показывать следующее:
1. Если один из проводов, например, 3-го, оборван, то индикатор 3 на обоих блоках не загорается.
2. Если несколько проводов не работают, соответствующие индикаторы не загораются. Если меньше двух проводов соединены, все индикаторы не загораются.
3. Если провода перепутаны, например, 2-й и 4-й, то отображение будет таким:

Основной блок остаётся прежним: 1-2-3-4-5-6-7-8-G
Удалённый блок: 1-4-3-2-5-6-7-8-G

4. При коротком замыкании двух проводов, основной блок не показывает, а на удалённом блоке горят оба индикатора слабо. Если три и более провода замкнуты, то индикаторы всех замкнутых проводов не загораются.

3. Для проверки распределительных панелей и модульных розеток требуется два совместимых кросс-кабеля (например, 110P4-RJ45), подключаемых к тестеру.

4. Проверка коаксиального кабеля: если кабель исправен, то индикаторы BNC на обоих концах мигают зелёным цветом.

100 шт.

Фотографии упаковки:
